路面サインおよび路面標示材の企画・設計・製造・販売

屋外路面シート

クイックシート QuicSheet

国土交通省 新技術情報提供システム

NETIS登録製品 登録番号 HR-110021-VE

カラーシートをパーツごとにカットしてパズルのように組込む構造の屋外路面シート。

クイックシートの主な使用目的 purpose

クイックシートの特長 quick sheet merits

組込シート構造で優れたデザイン持続力

優れた耐久性・耐摩耗性

溶着ライン施工と同時にクイックシート[ 貼付タイプ ]を施工。クイックシートは摩耗がほとんど見られず、ラインの摩耗状況と比べて、各段にすぐれたその耐久性が明らかです。

  • 施工直後
  • 5年経過
  • ※通行料・路面状況により異なることがあります。
  • ※上記の施工例の設置期間は実績であり、保証値ではありません。

お求めやすい価格の規格品とオリジナルデザインのオーダー品を1枚から販売

クイックシートには、文字や自転車マークなどの規格品と、オリジナルデザインを作れるオーダー品があります。規格品とは、定番製品でデザイン・サイズが決まっているクイックシートです。お求めやすい価格と短納期※が特長です。オーダー品とは、規格品以外のオリジナルのデザイン・サイズのクイックシートです。お客様のご要望に合わせたシートを製作します。いずれの場合も1枚からご注文を承ります

※枚数により納期が異なりますので、詳しくはお問い合わせください。

路面状況・用途に合わせた[ 貼付タイプ ] [ 溶融タイプ ]をご用意

[ 貼付タイプ ]の特徴

シート裏面に粘着剤がついておりゴムハンマーなどで圧着施工できる[ 貼付タイプ ]。 施工後の開放時間が早く、仕上がりがキレイです。火気が使用できない場所に施工できます。

  • 車の通行対応(直進のみ)

[溶融タイプ]の特徴

ガスバーナーで加熱溶融施工する[溶融タイプ]。シート上の車のタイヤによる据え切りに強く、 道路や駐車場など車のタイヤの負荷がかかりやすい場所に適しています。

キレイで見やすく自由なデザイン性

  • 型枠施工
  • クイックシート
多彩なデザインとカラー

12色のカラーシートを組み合わせて、図形を楽しく、分かりやすく標示できます。施工機では描けない複雑なデザインやカラーが制作可能です。

スピーディーな施工で安全・安心

交通渋滞の緩和に貢献

現場では最小限の機材で対応できるため、施工機や型枠での作業に比べ、大幅な施工時間短縮が可能で、 人・車の往来が激しい場所でも、交通渋滞への影響を軽減させられます。

交通事故の防止に貢献

交通渋滞が緩和されると、追突事故などの交通事故防止にもつながります。 また施工時間の短縮で施工中の事故防止にも貢献しています。

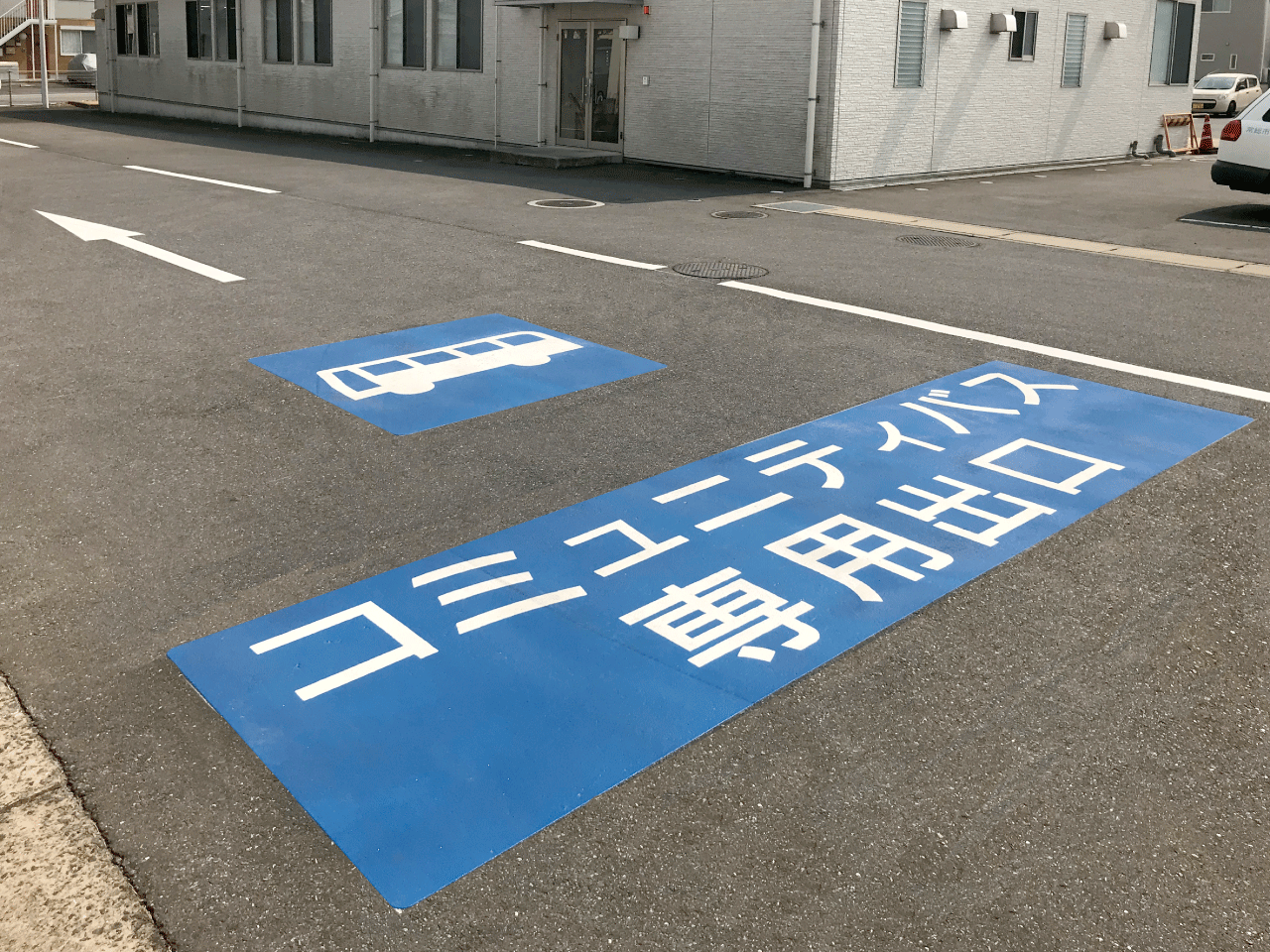

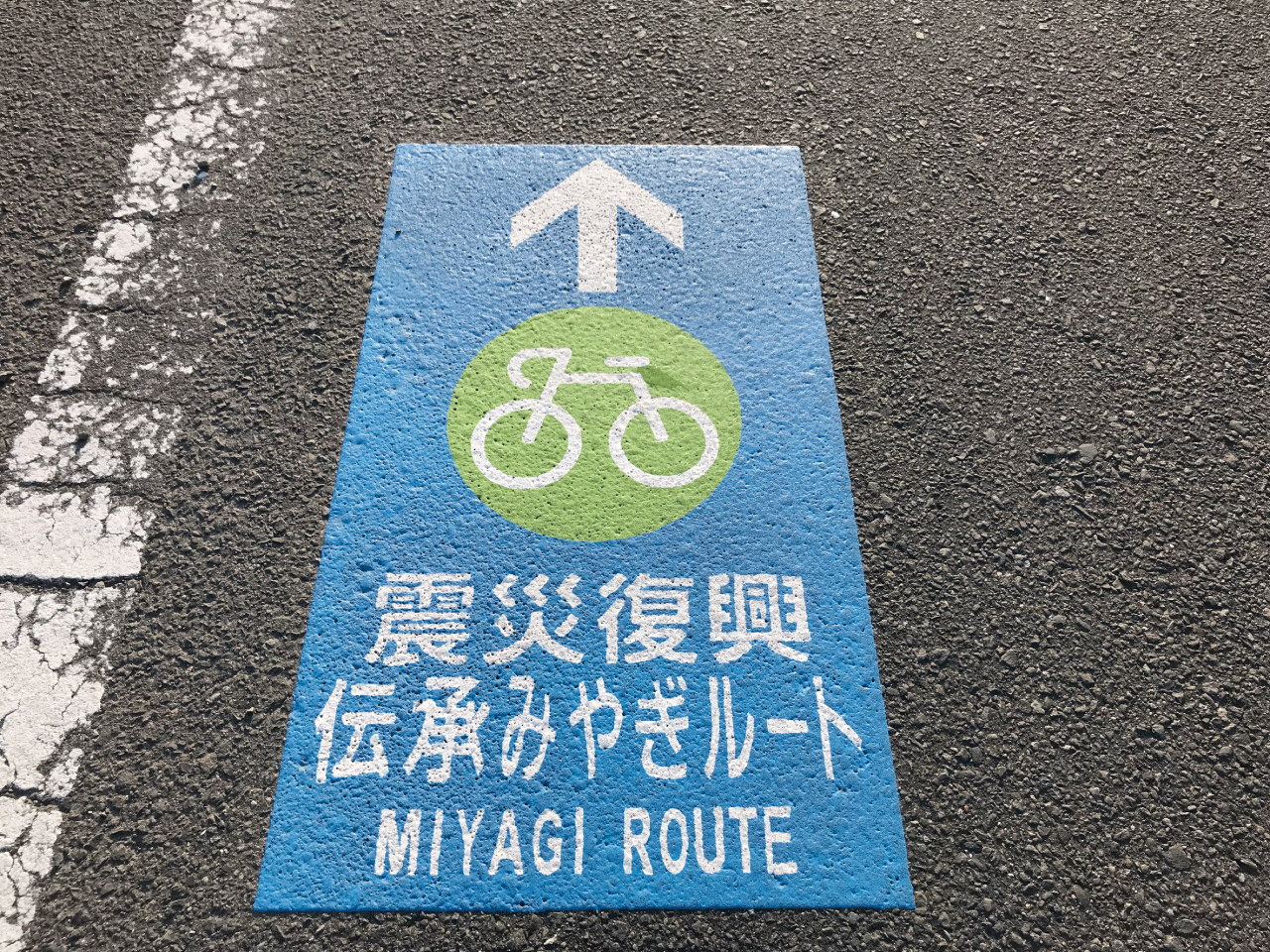

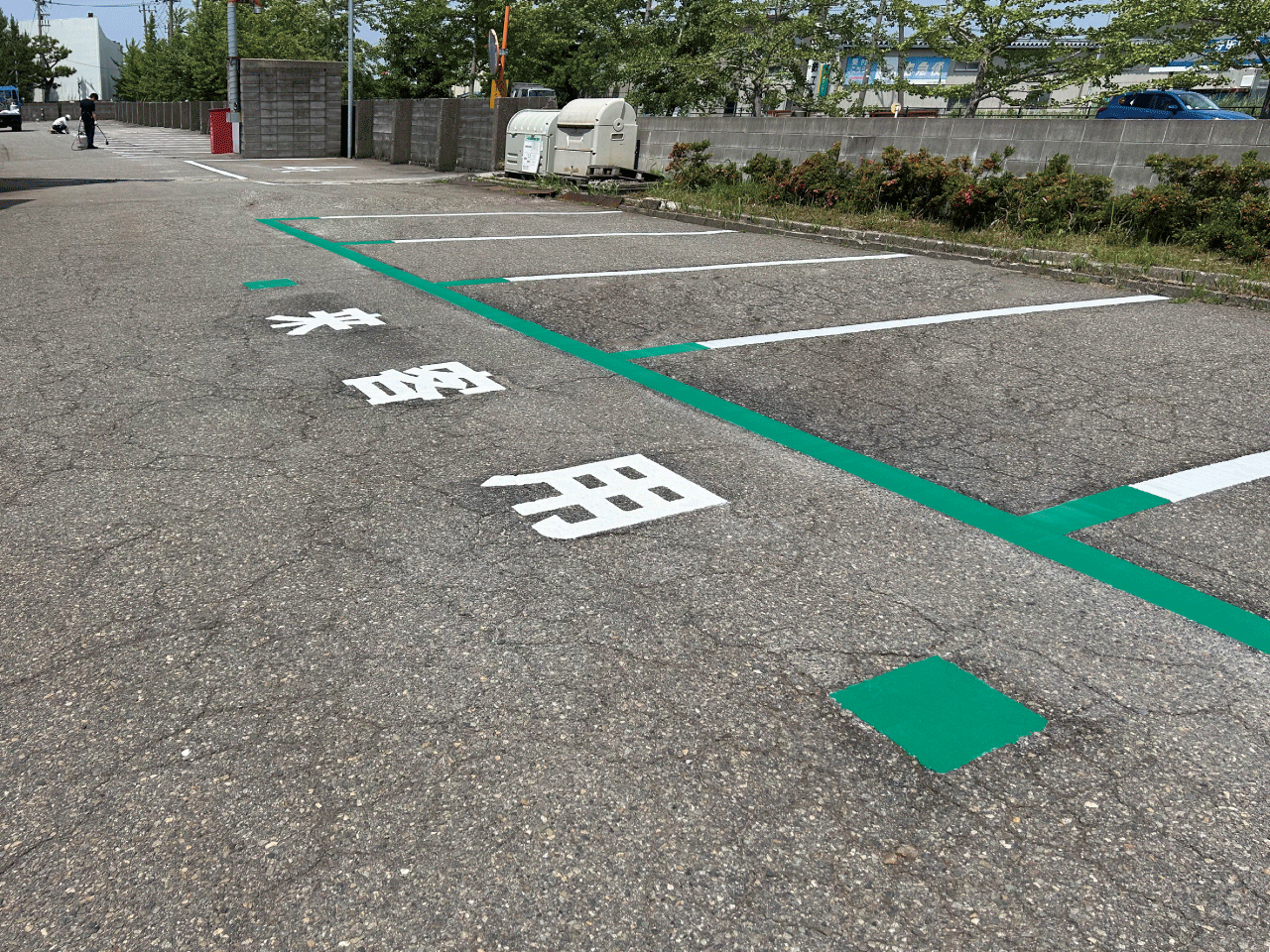

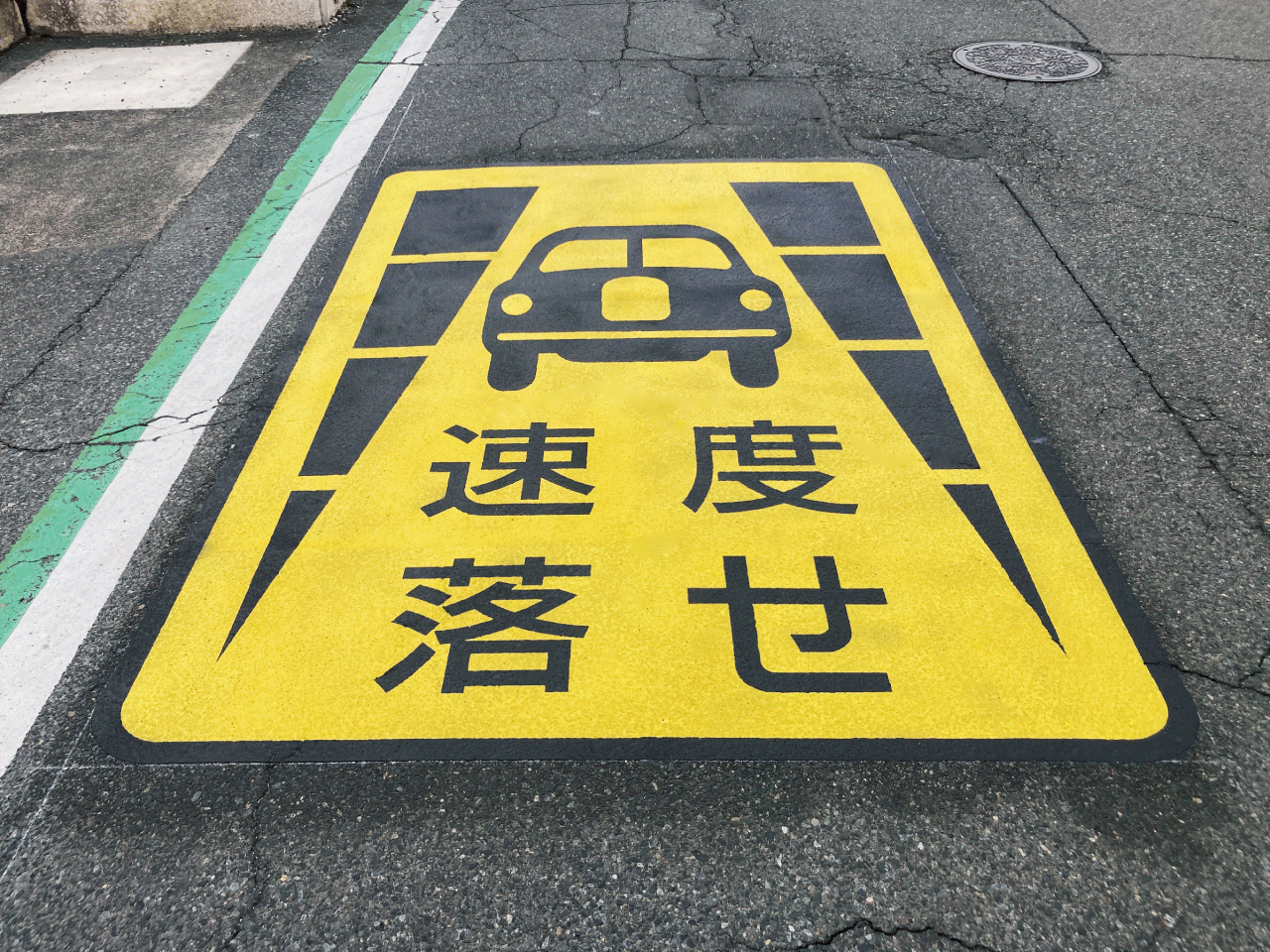

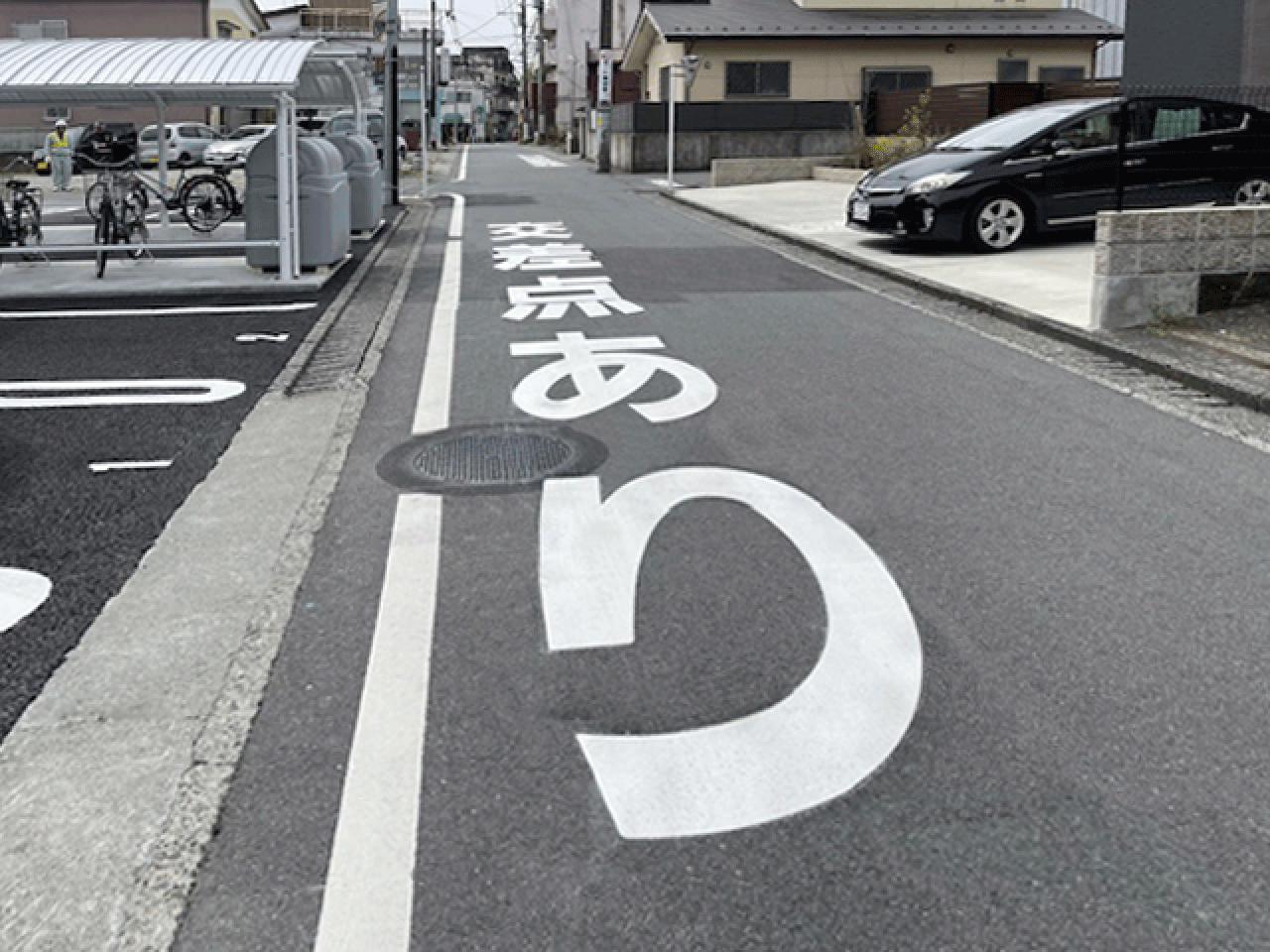

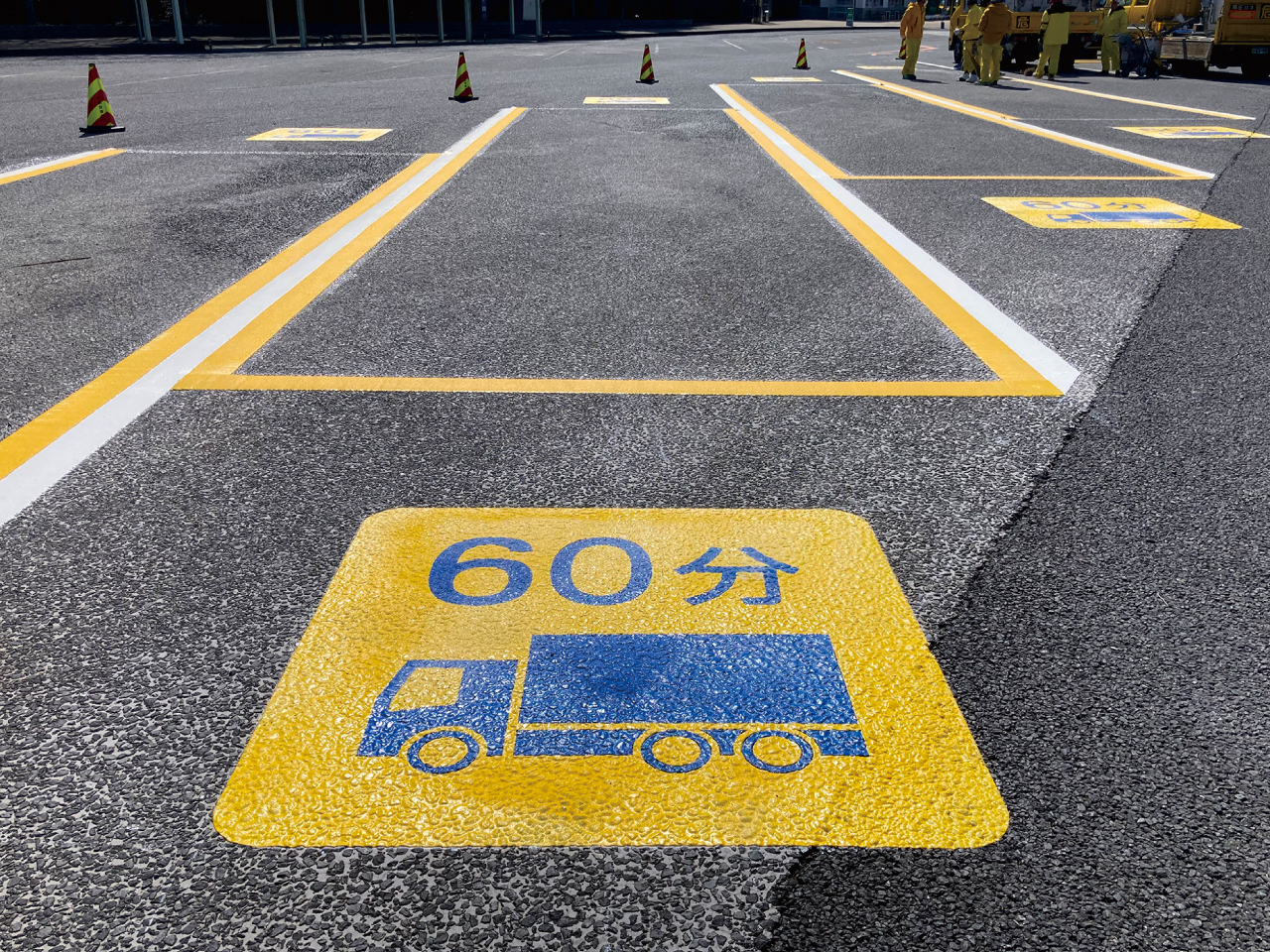

施工例 example

シートタイプ

通行対応
特長
  • ゴムハンマーなどで転圧するだけなので、簡単且つ施工時間の短縮になります。

  • 路面に貼るだけなので、エッジもキレイにイメージ通りそのまま標示できます。

  • 火気が使用できない場所に施工できます。

  • ガスバーナーであぶるだけなので、簡単且つ施工時間の短縮になります。

  • シート上の車のタイヤによる据え切りに強く、道路や駐車場など車のタイヤの負荷がかかりやすい場所に適しています。

  • 透水性舗装などの目の粗い路面の施工に最適です。

施工方法

シートの裏の剥離紙(裏紙)を剥がして設置面に貼り、ゴムハンマーなどで上から転圧し接着します。

シートの上からガスバーナーで加熱し、シートを溶融して溶着します。

カラー
  • レモン

    イエロー

  • ピンク

  • 黄緑

  • ライト

    ブルー

  • クリーム

構成
特性値

項目

測定値

測定方法

厚さ

1.6mm

JIS Z 0237

粘着力

15.7N/cm

社内試験方法

引張強さ

294N/cm2

JIS K6732

耐摩耗性

30mg/100回転

JIS K5665

視感反射率

85.3%

促進耐候性

異常なし

JIS Z 9107

※この特性値は測定値の一例であり保証値ではありません。

項目

測定値

測定方法

厚さ

1.5mm

JIS Z 0237

引張強さ

245N/cm2

JIS K 6732

耐摩耗性

25mg/100回転

JIS K5665

促進耐候性

異常なし

サンシャイン式ウエザオメーター

照射時間100hrs.

ブラックパネル温度63±3℃

※この特性値は測定値の一例であり保証値ではありません。
再帰反射性

クイックシート[ 貼付タイプ ](白・黄)はガラスビーズをシート表面に散布してあります。 夜間にヘッドライトの光を反射し優れた視認性を発揮します。施工後のシート磨耗とともに 表面のガラスビーズがなくなっても、基材内部に混入されているガラスビーズがあらわれ、優れた視認性を維持します。

クイックシート[ 溶融タイプ ](白・黄・レモンイエロー)はガラスビーズをシート表面に散布してあります。 夜間にヘッドライトの光を反射し優れた視認性を発揮します。施工後のシート磨耗とともに表面のガラスビーズがなくなっても、 基材内部に混入されているガラスビーズがあらわれ、優れた視認性を維持します。

※一般社団法人日本標識工業会 自主管理合格製品

施工路面適合性と下地処理 compatibillity

施工路面適合性詳細を見る
クイックシート[ 貼付タイプ ]施工路面適合性

路面の種類

密粒舗装
(アスファルト)
排水性・透水性舗装
(アスファルト)
コンクリート インターロッキング
施工路面適合性

※車のタイヤによる負荷が発生しやすい場所には溶融タイプをお奨めします。 その他施工面に関しては弊社までお問い合わせください。
クイックシート[ 貼付タイプ ]プライマー塗布の注意点
設置面 経年・路面状態 下地処理方法 注意事項
アスファルト

施工直後

清掃後 プライマー塗布しない

施工1日~1週間

清掃後 プライマー塗布

塗布量はごく少量とする

施工後1週間以降

清掃後 プライマー塗布

コンクリート

施工後3か月未満

原則として施工しない

新設コンクリートは施工不可

施工後3か月以降~6か月以内

表面を研磨後 清掃・プライマー塗布

プライマーの吸い込み状況により何度か塗布

施工後6か月以降

表面を研磨後 清掃・プライマー塗布

インターロッキング

コンクリート系

清掃後 プライマー塗布

陶板系

清掃後 プライマー塗布

石材

鏡面仕上げの場合

清掃後 プライマー塗布しない

鏡面仕上げ以外の場合

清掃後 プライマー塗布

塗布量はごく少量とする

クイックシート[ 溶融タイプ ]施工路面適合性

路面の種類

密粒舗装
(アスファルト)
排水性・透水性舗装
(アスファルト)
コンクリート インターロッキング
施工路面適合性

※車のタイヤによる負荷が発生しやすい場所には溶融タイプをお奨めします。 その他施工面に関しては弊社までお問い合わせください。
クイックシート[ 溶融タイプ ]プライマー塗布の注意点
設置面 経年・路面状態 下地処理方法 注意事項
アスファルト

施工直後

清掃後 プライマー塗布しない

施工1日~1週間

清掃後 プライマー塗布

塗布量はごく少量とする

施工後1週間以降

清掃後 プライマー塗布

コンクリート

施工後3か月未満

原則として施工しない

新設コンクリートは施工不可

施工後3か月以降~6か月以内

表面を研磨後 清掃・プライマー塗布

プライマーの吸い込み状況により何度か塗布

施工後6か月以降

表面を研磨後 清掃・プライマー塗布

インターロッキング

コンクリート系

清掃後 プライマー塗布

陶板系

清掃後 プライマー塗布

施工手順 process
